Солнечная электростанция: электрические характеристики
Солнечная электростанция СЭС 1300-48 генерирует около 6,5 кВт электроэнергии при ярком солнечном излучении и служит для бесперебойного питания электроприборов бытового и хозяйственного использования. Схема подключения фотоэлектрических модулей электростанции представляет - цепь 48 В, значительно увеличивающую коэффициент производительности солнечных батарей.
Состав системы:

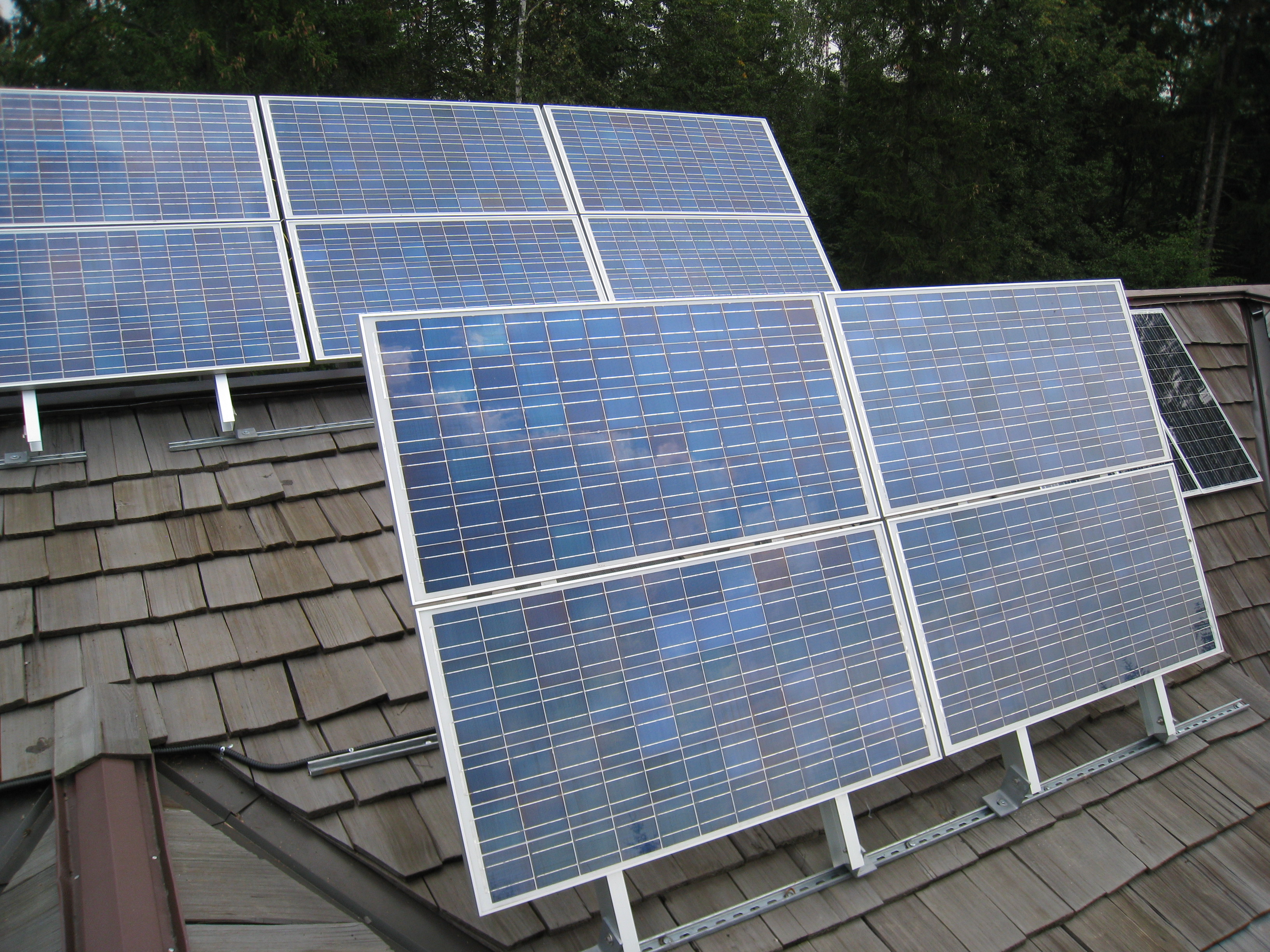

1. Фотоэлектрические модули пиковой мощностью 10 х 130 Вт с высокой способностью генерировать электрическую энергию, панельный центр;
2. Контроллер заряда Outback MPPT FLEXmax80 80А 48/60V, допускает максимальную мощность модулей - 5000W, 150VDC.
Регулятор напряжения FLEXmax80 оснащен системой поиска точки максимальной мощности заряда фотоэлектрических модулей (MPPT), что позволяет существенно снизить потери мощности заряда и повысить КПД оборудования почти на 30 процентов.
3. 8 х 200 А*ч 12 В необслуживаемых свинцово-кислотных аккумуляторных батарей общей емкостью 400 А*ч 48 В, выполненных с использованием усовершенствованной технологии AGM, также подходят гелевые аккумуляторы.
4. Синусный Инвертор Studer Xtender XTH 6000-48 (48-220V 5000W/6000Va) имеет непрерывную мощность 5000W, обеспечивая работу АС нагрузки переменного тока. Форма выходного напряжения инвертора - чистый синус (синусоидальная волна). В комплексе электростанции может быть использован менее мощный инвертор - Phoenix 48/3000.
Инвертор XTH 6000-48 - отличается от других инверторов модельного ряда XTH способностью выдерживать большие перегрузки ( мощностью до 6000 Вт и напряжением 48 В). Функция Smart-Boost, служащая для увеличения мощности источника АС, дает возможность подключать приборы, имеющие высокие пусковые токи. Форма выходного напряжения - синусоидальная волна. Имеется аккумуляторное зарядное устройство. Регулируемый зарядный ток батареи - до 100 A.
Инверторы Studer Xtender - представляют новейшие разработки инверторов с зарядным устройством от компании STUDER INNOTEC.
Устройства модельного ряда Xtender широко используются в области солнечных технологий для решений автономного и резервного электропитания промышленных предприятий, жилых зданий, а также для солнечных электростанций.
Данный инвертор имеет новые функциональные особенности. Конфигурация солнечной электростанции может включать несколько инверторов для трехфазной электросети:
— Возможность трехфазного параллельного соединения до 9 инверторов в одной системе, что позволяет увеличить их максимальную мощность до 72 кВт.
— Однофазное параллельное подключение до 3 инверторов в установке, увеличивающее мощность однофазной установки до 24 киловатт.
Оба варианта предусматривают соединение преобразователя XTH с комплексом акумуляторов.
5. Устройство дистанционного управления, дисплей и блок управления RCC-02/03 позволяет осуществлять мониторинг и настройку системы в удобной форме, служит для оптимизации системы и предоставляет важную информацию. Графический дисплей дает четкое представление о состоянии системы.
6. Процессор состояния батареи Studer BSP-500

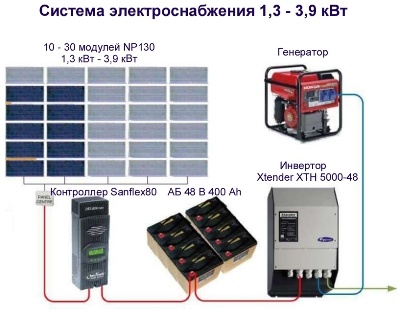

Мощность солнечной электростанции может быть увеличена от 1,3 кВт до 3,9 кВт (19,5 кВт*ч/день) за счет добавления модулей NP130GK без изменения инвертора Studer Xtender XTH 6000-48 и контроллера Outback FLEXmax-80.
Контроллер заряда MPPT-FLEXmax-80A
48 В
Для нагрузки до 5000 Вт (P пик)
Рекомендуемая мощность: 4000 Вт
Max ток на входе: 80 ампер
Max ток на выходе: 80 А
U (max)вх: 150VDC
Размеры: 413 x 140 x 100 мм
Вес: 5,6 кг
Инвертор Studer Xtender XTH 6000-48 (чистый синус) 6000VA 48V
Uвх: 38 - 68 В
AC Мощность при длительной работе 5000VA, при 25°C
AC Максимальная мощность 5 сек, 25°C - 15,0 кВA
Мощность Smart-Boost (функция для увеличения мощности источника АС) - 6000VA
Размеры: 230 x 300 x 500 мм
Вес: 42 кг
Инструкции по эксплуатации и использованию:
Перед началом установки, использования солнечных батарей, MPPT контроллера, синусного инвертора и аккумуляторов, прочитайте все инструкции. Гарантия на предлагаемое техническое оборудование и устройства является действительной при соблюдении всех инструкций по установке и правильной эксплуатации. Сохраните эти инструкции. Если вы не чувствуете в себе уверенность, что справитесь с установкой самостоятельно или у вас возникли сомнения в процессе установки, обратитесь к официальному представителю Naps в России ООО «МУЛЬТИ ВУД». Мы будем рады Вам помочь.
ОБРАТИТЕ ВНИМАНИЕ!
Правило соединения контроллера заряда и напряжения:
Соединение кабеля с блоком управления (контроллером заряда-разряда) должно быть в следующем порядке - сначала подключить аккумулятор, затем солнечные батареи, и после этого заряжаемую цепь (нагрузку).
Дополнительная информация о энергосберегающих солнечных электростанциях для бесперебойного энергообеспечения промышленных объектов и жилых зданий в качестве автономного, резервного или аварийного электроснабжения.
Предлагаемая солнечная электростанция генерирует экологически чистую энергию, сохраняя и поддерживая "зеленую" экологию окружающей среды, снижая уровень опасных отходов в атмосфере Земли и сокращая вредные выбросы СО2 примерно на 1313 кг в год. Вы можете принять выгодное, экономичное решение уже сегодня и пользоваться доступной солнечной электроэнергией, оберегая свое здоровье и благополучие Вашей семьи.
Розничная цена на электрооборудование в евро с НДС и является рекомендованной производителем на текущий месяц.
Выгодные условия продажи и специальные предложения предлагаются монтажным предприятиям, дилерам и оптовым покупателям.
Информация на интернет-сайте ООО МУЛЬТИ ВУД носит информационный характер, спецификация и технические характеристики оборудования могут меняться согласно политики постоянного совершенствования продукции. Пожалуйста, обращайтесь к сотрудникам компании перед покупкой.
