Зиговочные станки: назначение, устройство и применение в промышленности

Зиговочные станки — это специализированное оборудование, предназначенное для обработки листового металла, создания ребер жесткости, отбортовок, канавок и замков. Эти машины широко применяются в производстве вентиляционных систем, резервуаров, кузовных деталей и других металлических изделий. Благодаря своей универсальности, зиговочные станки тут занимают важное место в металлообрабатывающей отрасли.

Что такое зиговочный станок и для чего он нужен

Зиговочный станок (или зиг-машина) — это оборудование, выполняющее формовку кромок металлических листов и труб за счет прокатывания заготовки между двумя роликами. Основная цель — создание профиля определённой формы без нарушения структуры металла.

С помощью такого станка выполняют:

• зиговку (формирование канавок, выступов, ребер жесткости);

• отбортовку кромок;

• закатку краев для герметичности;

• изготовление соединительных замков для воздуховодов;

• декоративную обработку металлических изделий.

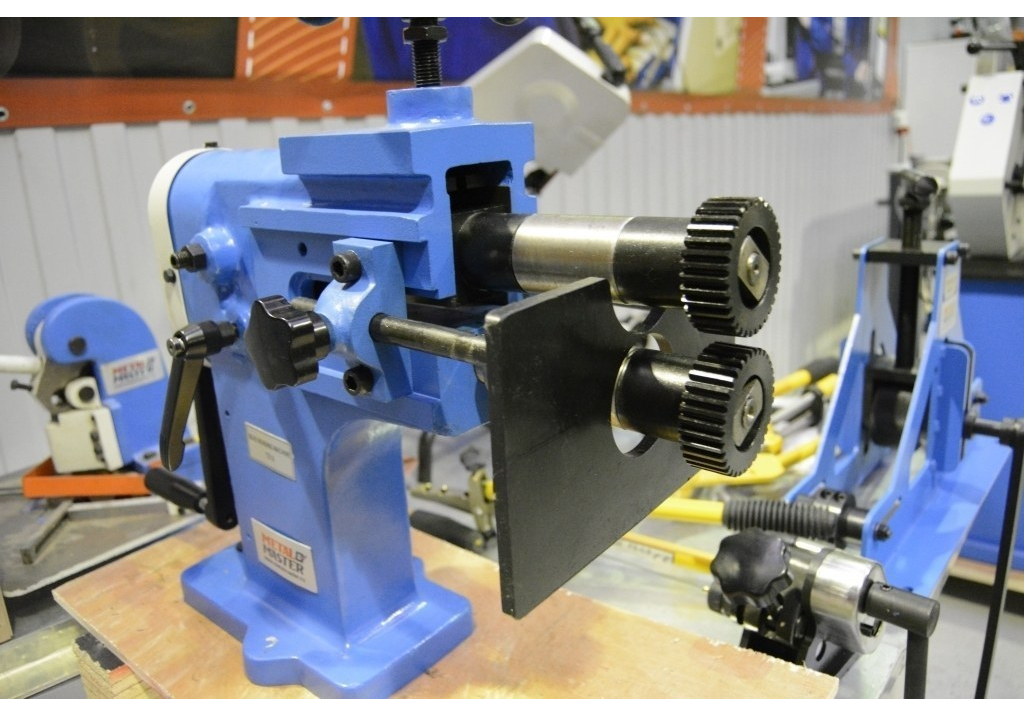

Конструкция и принцип работы зиговочного станка

Конструкция зиговочного станка сравнительно проста, что делает его надёжным и долговечным. Основные элементы:

1. Рама — несущая часть, на которой закреплены все узлы.

2. Валы с роликами — рабочие органы, между которыми прокатывается заготовка.

3. Привод — ручной (маховик или педаль) или электрический.

4. Система регулировки — позволяет изменять расстояние между роликами и настраивать глубину формовки.

5. Станина — основание, обеспечивающее устойчивость и точность обработки.

Принцип работы заключается в том, что металлический лист помещается между вращающимися роликами. При прохождении через них металл постепенно деформируется, приобретая заданный профиль.

Виды зиговочных станков

Существует несколько разновидностей зиговочных станков, отличающихся по типу привода, назначению и конструктивным особенностям.

Ручные зиговочные станки

Используются для мелких партий изделий, ремонта и кустарного производства. Управляются вручную при помощи маховика. Отличаются компактностью, простотой и низкой стоимостью.
Преимущества:

• мобильность;

• простота эксплуатации;

• невысокая цена.
  Недостатки:

• ограниченная производительность;

• зависимость от усилия оператора.

Электромеханические зиговочные станки

Оснащены электроприводом, что обеспечивает стабильное вращение роликов и высокое качество обработки. Применяются в серийном производстве.
Преимущества:

• высокая производительность;

• точность и равномерность зиговки;

• возможность работы с толстыми заготовками.
  Недостатки:

• более высокая цена;

• необходимость подключения к электросети.

Гидравлические и пневматические модели

Используются для обработки толстого металла и выполнения сложных профилей. Применяются на промышленных предприятиях. Отличаются высокой мощностью и автоматизацией процессов.

Основные операции, выполняемые на зиговочных станках

На зиговочных станках можно выполнять широкий спектр технологических операций:

1. Зиговка — создание ребер жесткости для усиления прочности листа.

2. Отбортовка — закатка кромки под определённым углом.

3. Подгибка и развальцовка — подготовка к соединению деталей.

4. Закатка замков — соединение элементов воздуховодов.

5. Формирование канавок и декоративных профилей.

Для каждой операции применяются свои сменные ролики, которые подбираются под конкретную форму и толщину металла.

Области применения зиговочных станков

Зиговочные станки широко используются в различных отраслях промышленности:

• вентиляционное производство — создание воздуховодов, фасонных частей, соединений;

• автосервис и кузовные работы — изготовление и восстановление элементов кузова;

• строительство — производство водосточных систем и фасадных элементов;

• производство резервуаров и баков — формирование прочных и герметичных соединений;

• декоративно-художественная обработка металла.

Преимущества использования зиговочных станков

• Повышение прочности изделий за счет формирования ребер жесткости.

• Точная геометрия профиля и стабильное качество обработки.

• Минимальное искажение металла, сохранение структуры.

• Снижение трудозатрат при серийном производстве.

• Широкий выбор насадок и роликов для разнообразных задач.

Как выбрать зиговочный станок

При выборе оборудования важно учитывать следующие параметры:

1. Тип привода — ручной или электрический.

2. Максимальная толщина обрабатываемого металла.

3. Диаметр роликов и глубина зиговки.

4. Вес и габариты оборудования.

5. Наличие сменных роликов и дополнительных функций.

Для мелкого производства достаточно ручного станка, а для промышленных задач лучше выбирать электромеханические модели с расширенным функционалом.

Уход и обслуживание зиговочного станка

Чтобы оборудование служило долго и обеспечивало высокое качество обработки, необходимо:

• регулярно смазывать подвижные узлы;

• проверять износ роликов;

• соблюдать чистоту рабочей зоны;

• не превышать допустимую толщину металла;

• проводить профилактическое обслуживание согласно инструкции производителя.

Заключение

Зиговочные станки — незаменимое оборудование для предприятий, работающих с листовым металлом. Они обеспечивают высокую точность, прочность и эстетичность изделий, расширяют технологические возможности производства. Благодаря простоте конструкции и широкому функционалу зиг-машины востребованы как в небольших мастерских, так и на крупных заводах.
